Activité pratique : LED et bouton poussoir !

Matériel

Pour cette activité pratique nous allons utiliser la carte Arduino Uno (cf TP1) et le shield grove:

Ce shield (carte fille) vient se connecter directement à la carte Arduino. Une bonne part des entrées/sorties (numériques et analogiques) et interfaces séries (UART, I2C) sont reliées à des connecteurs. Ce qui facilite la connexion d'éléments externes.

Interconnections : Des éléments peuvent être connectés à l'aide de câbles spécifiques.

Allumer une 1 LED

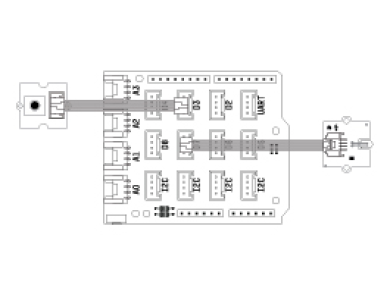

Dans cette première activité, vous allez connecter le capteur capacitif (Touch Sensor) ainsi qu'une LED :

Le programme suivant montre comment allumer une LED grâce à ce bouton :

1
int button = 3;   //attach a button to digital pin 3
2
int LED = 7;      //attach an LED to digital pin 7
3
4
void setup()
5
{
6
    pinMode(button, INPUT);  //define button an INPUT device
7
    pinMode(LED, OUTPUT);    //define LED an OUTPUT device
8
}
9
10
void loop()
11
{
12
    int buttonState = digitalRead(button);  //read the status of the button
13
    if(buttonState == 1)
14
    digitalWrite(LED,1);
15
    else
16
    digitalWrite(LED,0);
17
}
  • Recopiez ce programme dans un nouveau projet Arduino, compilez et testez.

  • Vous pouvez tester d'autres éléments en entrée : Bouton, Switch, Magnetic Switch (Voir Grove Guide Book.)

Faire clignoter une LED

  • A partir du programme précédent écrire un nouveau programme permettant de faire clignoter un LED toutes les 500ms lors de l'appui sur le bouton poussoir.
