Diagramme de séquence⚓
Cliquer Droit sur Data : Créer un nouveau diagramme de séquence.
Création des lignes de vies :
Pour ce diagramme de séquence on doit faire apparître l'utilisateur. Il faut le glisser dans le digramme depuis l'arborescence :
Une instance apparaît alors avec sa ligne de vie et le stéréotype associé (le « petit bonhomme » :
Créer une seconde ligne de vie représentant le système appelée « Bouilloire électrique :
Créer une note pour décrire le contexte :
L'utilisateur veut mettre en marche la bouilloire et passer à autre chose. Il n'est pas en attente de l'ébullition. C'est un message asynchrone :
Attention : Synchrone ou asynchrone
Si vous sélectionnez un simple message (Message surligné en jaune ci-dessus) il sera synchrone !
L'appui sur le bouton ON déclenche le chauffage de l'eau, qui est réalisé par la bouilloire elle-même : Message réflexif :
La bouilloire chauffe l'eau jusqu'à la porter à ébullition : il nous faut une boucle, un fragment combiné de type loop:
Quand la température est atteinte, il faut sortir de la boucle, la bouilloire de chauffe plus, le bouton ON est relâché, informant l'utilisateur que l'eau est prête.

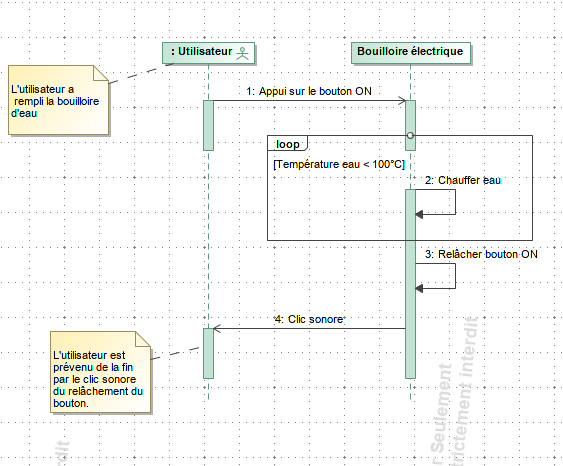

Finir le diagramme comme ci-dessous :
