Fonctionnement des réseaux TCP/IP : Modèle OSI⚓
Introduction

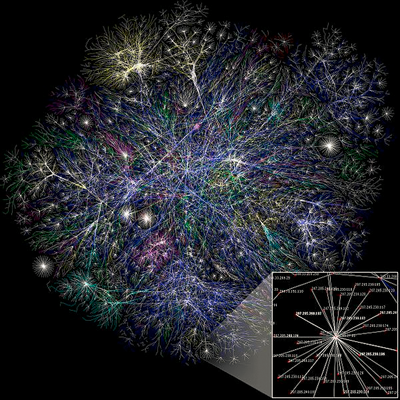

Internet est le réseau global de communication entre ordinateurs. Lorsqu'un ordinateur y est connecté, il a accès à Internet. Le World Wide Web, ou simplement Web, regroupe tous les sites accessibles par des navigateurs tels que Firefox. Il ne faut pas confondre : Internet est l'infrastructure, tandis que le Web est une collection de sites. En 2022, Internet comptait plus de 4,9 milliards d'utilisateurs et 200 millions de serveurs.
Le modèle OSI
Le modèle OSI est un modèle en couches. Cela veut dire qu'il est découpé en plusieurs morceaux appelés couches, qui ont chacune un rôle défini.
Processus de transmission réception
Quand un hôte A envoie un message à un hôte B, le processus d'envoi va de la couche 7 (application) à la couche 1 (physique). En revanche, quand il s'agit de recevoir, le message emprunte le chemin inverse : il part de la couche 1 (physique) pour arriver à la couche 7 (application) :

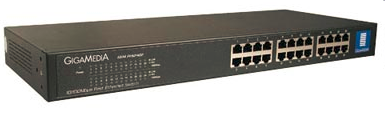

Définition : Concentrateur (Hub)
Un Hub Ethernet ou Concentrateur Ethernet est un appareil informatique permettant de créer un réseau informatique local de type Ethernet. Cet appareil est actuellement progressivement remplacé au profit du commutateur réseau.
En utilisant un hub, chaque équipement attaché à celui-ci partage le même domaine de diffusion ainsi que le même domaine de collision. Comme dans tout segment de réseau Ethernet, une seule des machines connectées peut y transmettre à la fois. Dans le cas contraire, une collision se produit, les machines concernées doivent retransmettre leurs trames après avoir attendu un temps calculé aléatoirement par chaque émetteur.
Ce dispositif est un répéteur de données ne permettant pas de protection particulière des données et transmettant les trames à toutes les machines connectées par opposition au commutateur réseau (switch) qui dirige les données uniquement vers la machine destinataire. Il permet également d'étendre un réseau local (LAN), mais ne permet pas de le transformer en un réseau étendu (WAN) ;

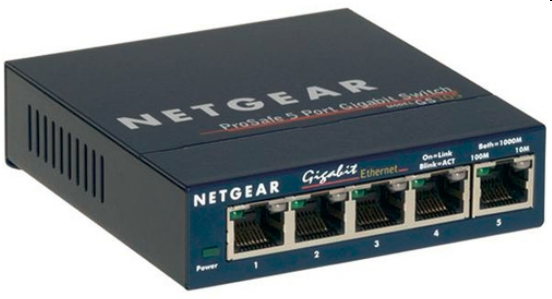

Définition : Commutateur
Un commutateur réseau (ou switch en anglais) est un équipement qui relie plusieurs segments (câbles ou fibres) dans un réseau informatique. Il s'agit le plus souvent d'un boîtier disposant de plusieurs ports Ethernet (entre 4 et plusieurs centaines) . Il a donc la même apparence qu'un concentrateur (hub).
Contrairement à un concentrateur, un commutateur ne reproduit pas sur tous les ports chaque trame qu'il reçoit : il sait déterminer sur quel port il doit envoyer une trame, en fonction de l'adresse à laquelle cette trame est destinée. Les commutateurs sont souvent utilisés pour remplacer des concentrateurs.
Contrairement à un routeur, un commutateur ne s'occupe pas du protocole IP. Il utilise les adresses MAC et non les adresses IP pour diriger les données. Les commutateurs de niveau 2 forment des réseaux de niveau 2 (Ethernet). Ces réseaux sont reliés entre eux par des routeurs (ou des commutateurs de niveau 3) pour former des réseaux de niveau 3 (IP).

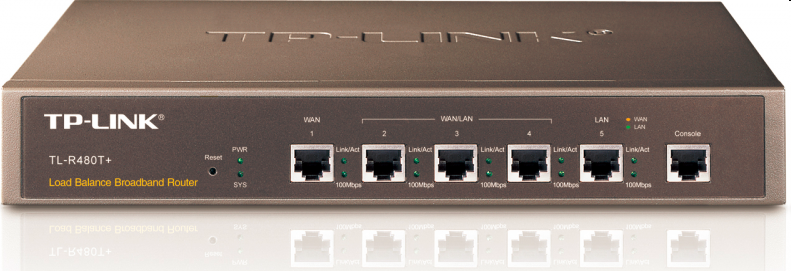

Définition : Routeur
Un routeur est un élément intermédiaire dans un réseau informatique assurant le routage des paquets. Son rôle est de faire transiter des paquets d'une interface réseau vers une autre, selon un ensemble de règles formant la table de routage.
Un routeur doit être connecté à au moins deux réseaux informatiques pour être utile, sinon il n'aura rien à router. L'appareil crée et/ou maintient une table, appelée table de routage, laquelle mémorise les meilleures routes vers les autres réseaux.

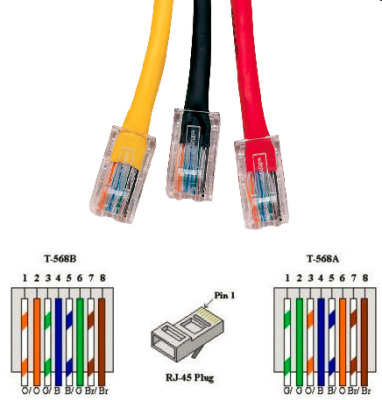

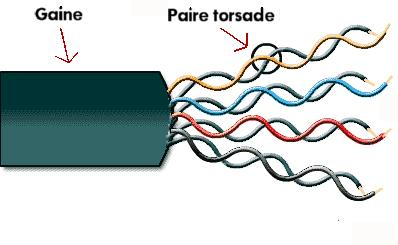

Définition : Câbles réseau
Un connecteur RJ45 est une interface physique souvent utilisée pour terminer les câbles de type paire torsadée. « RJ » vient de l'anglais Registered Jack (prise jack enregistrée) qui est une partie du Code des règlements fédéraux (Code of Federal Regulations) aux États-Unis. Il comporte huit broches de connexions électriques.
Une utilisation très courante est le câblage Ethernet, utilisant quatre broches (2 paires). On l'utilise aussi comme connecteurs de téléphones de bureaux et pour les applications de réseaux informatiques.
