Exercices réseau⚓

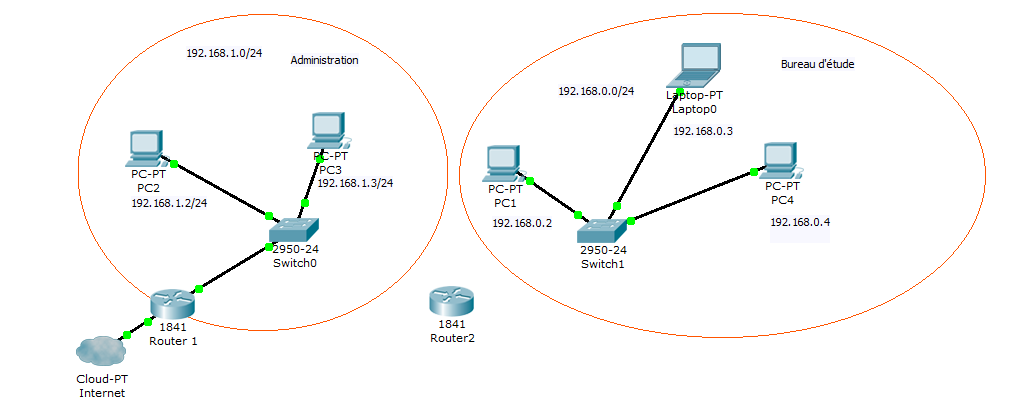

On s'intéresse ici à la mise en œuvre d'un réseau de petite taille dans une entreprise d'ingénierie logiciel. Le bureau d'étude et l'administration travaillent dans 2 espaces différents. Le bureau d'étude est composé de 3 PC reliés à un premier switch et l'administration est composée de 2 postes reliés à un second switch. Pour des raisons de sécurité, les deux réseaux sont séparés cependant le bureau d'étude doit passer par le réseau administratif pour se connecter à internet.
Si on relie les 2 switch par un câble, expliquer pourquoi un ordinateur du Bureau d'étude ne pourra pas communiquer avec un PC de l'administration
Donner la valeur en décimal ( X.X.X.X) du masque de sous réseau de l'administration :
Quelle est 'adresse du réseau de l'administration est SubnetID = 192.168.1.0
Calculer la plus petite adresse IPMIN possible dans ce sous réseau :
Quelle est la plus grande adresse possible dans ce sous réseau?
Combien de machines peuvent-être adressées ?
Expliquer le rôle du routeur
A quelle couche du modèle OSI le routeur est associée ?
Indiquer sur la figure un câblage possible du deuxième routeur pour relier les 2 réseaux
Proposer un adressage en décimale possible pour les deux interfaces réseau du routeur :
Adresse IP | Masque | |
Interface 1 | ||
Interface 2 |
Indiquer pour chaque machine l'adresse de la passerelle (Gateway) :
Nom de la machine | IP de la passerelle |
PC1 | |
PC2 | |
PC3 | |
PC4 | |
Laptop 0 |
