Commande par hystérésis⚓
Etude du système de régulation

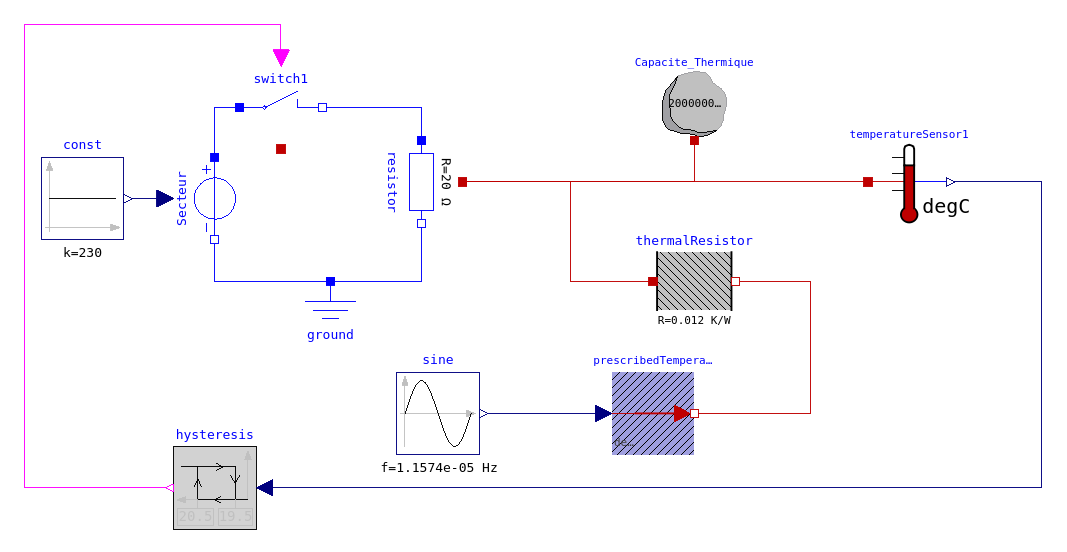

On donne le modèle Modelica du TP précédent :
Qu'est-ce qu'un hystéréris (voir wikipedia ci-besoin)?
Lancer la simulation sur 2 jours et 20000 points.
Observer la température extérieur et la température intérieur
Commenter les résultats

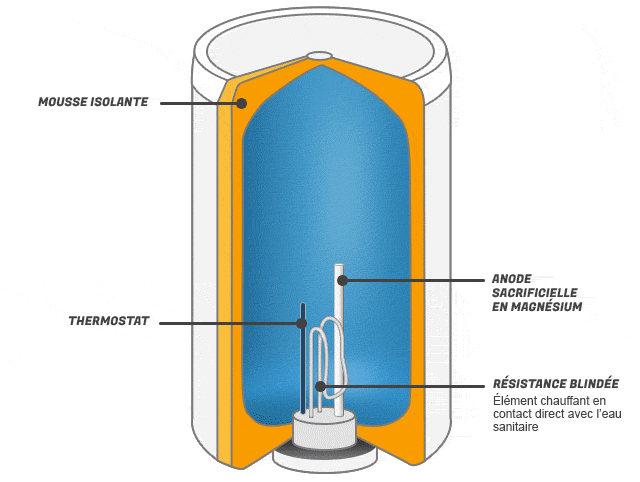

Contexte : Eau chaude sanitaire
On souhaite faire le bilan en terme écologique et économique de la production de l'eau chaude produite par un ballon classique :
Volume : V=150 l
Puissance : P=1800W
Tension : U=230V
L'isolation entre l'eau et l'air est de 1 K/W.
On souhaite modéliser le circuit électrique par à partir du modèle modélica précédent.
Calculer la valeur de la résistance R du chauffe-eau
Sachant qu'il faut 4,18 J (Joules) pour élever de 1 degré Celsius 1g d'eau, calculer la capacité thermique massique en J/(K.Kg)
Calculer la capacité thermique du volume d'eau à chauffer :
A partir du modèle précédent modéliser le plus fidèlement possible la chauffe de l'eau du chauffe-eau et reporter ci dessous le modèle et l’évolution de la température sur 2 jours.
Commenter les résultats
