Montages et simulation TinkerCAD⚓
MONTAGE 1

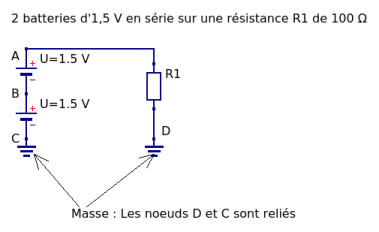

On connecte électriquement 2 piles de 1,5V en série pour alimenter une résistance R1 de 100 Ω. Le schéma électrique équivalent est donné ci-dessous :
Flécher sur le schéma les tensions \(U_{AB}\), \(U_{BC}\) et \(U_{AD}\).
Tracer la maille parcourant les 3 éléments du montage (les 2 batteries et la résistance)
En appliquant la loi des mailles, exprimer puis calculer la tension aux bornes de R1.
Flécher le courant I traversant la résistance et calculer son intensité.
Simuler ce montage à l'aide de TinkerCAD et vérifier vos résultats (valeur de \(U_{AD}\) et de l'intensité du courant.
MONTAGE 2
Une batterie de 9V alimente un réseau de résistances suivant le schéma ci-dessous :
La résistance R1 = 100Ω, et les résistances R2 et R3 sont égales à 200 Ω
Exprimer puis donner la valeur de la résistance équivalente Req1 aux deux résistances en parallèle.
Représenter un montage équivalent avec cette résistance équivalente.
Exprimer puis donner la valeur de la résistance équivalente Req2 entre le point A et la masse.
Calculer le courant I1.
Calculer les courants I2 et I3.
On souhaite mesurer I1 à l'aide d'un ampèremètre, représenter le sur un nouveau schéma.
Sur ce même schéma représenter un voltmètre mesurant \(U_B\), la tension entre le point B et la masse.
Simuler ce montage à l'aide de TinkerCAD et vérifier vos résultats (valeur de \(U_{B}\) et de l'intensité des courants.
Montage 3
ouvrir le lien suivant cricuitJS, observer la simulation et reproduire sous TinkerCAD le montage.
Expliquer ce qu'il se passe d'un point de vue du courant et des tensions
Montage 4
ouvrir le lien suivant cricuitJS, observer la simulation et reproduire sous TinkerCAD le montage.
Expliquer ce qu'il se passe d'un point de vue du courant et des tensions
