TP Porte clés⚓
Cours
Lire les ressources sur les LED
1. Analyse du porte clé à LED

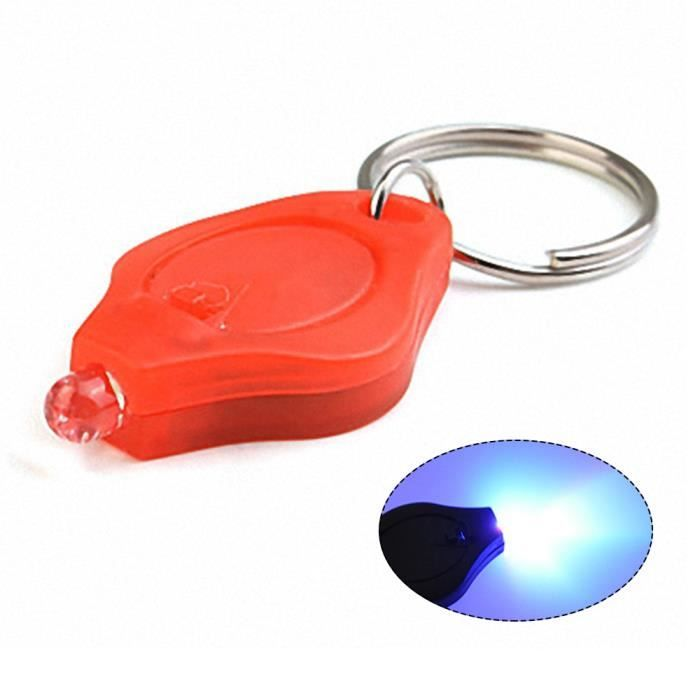

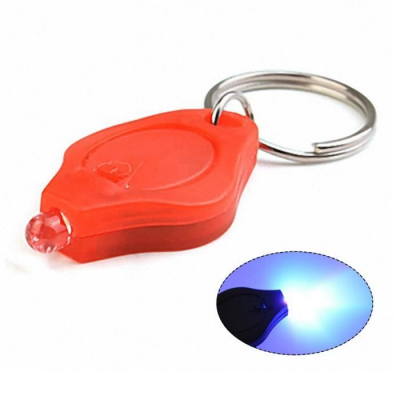

De quels éléments électrique, est constitué selon vous le porte clés ci-contre ?
Représenter le schéma structurel (normalisé).
Le logiciel TinkerCAD permet la simulation de circuits électriques et de cartes microcontrôleurs.
Créer un compte sous TinkerCAD et réaliser la simulation de notre système.
Attention : Intensité max
L'intensité du courant dans la LED ne doit pas dépasser 20 mA : Trouver une méthode pour mesurer ce courant et jouer sur la valeur de la résistance.
Mesure des tensions
Mesurer la valeur de la tension aux bornes de la pile puis aux bornes de la LED
2. Caractéristique de l'intensité du courant Id = f(Vd)

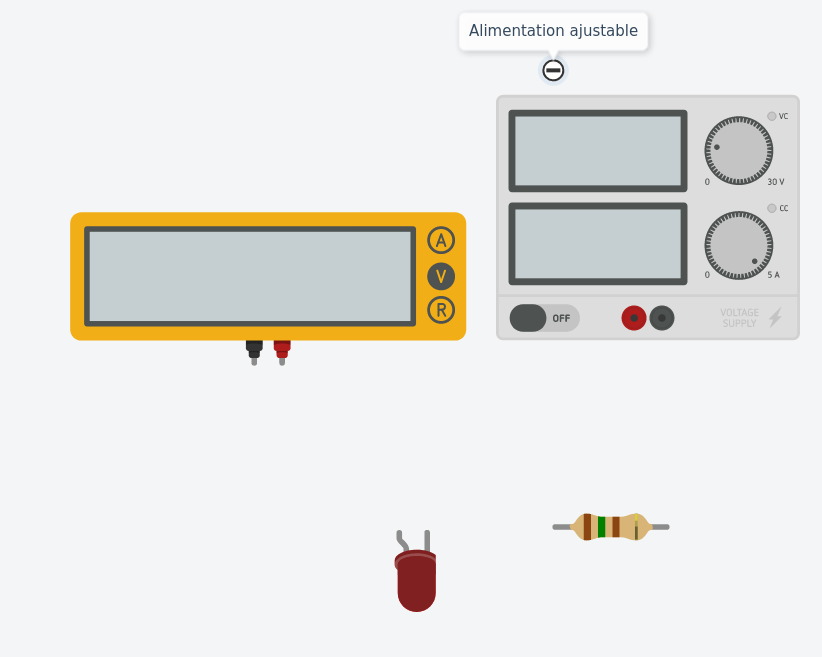

On souhaite utiliser les éléments ci-dessous pour tracer la caractéristique de l'intensité du courant Id en fonction de la tension, en faisant varier la tension produite par l'alimentation.
Compléter le montage pour alimenter la LED et la résistance.
NB : L'alimentation donne directement le courant qu'elle consomme
Brancher le voltmètre aux bornes de la LED pour mesurer Vd.
Pour différentes valeurs de la tension d'alimentation, relever l'intensité du courant Id et la tension Vd. Reporter les valeurs un tableur sous libreoffice calc et tracer la courbe correspondante : Id = f(Vd).
U (V) | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
Vd (V) | |||||||
Id (A) |
3. Association de plusieurs LED
Après avoir lu la partie " Alimentation d'un grand nombre de LED" du site sonelec proposer un montage pour alimenter avec une pile de 9V 18 LED rouges.
