Corrections évaluation [I2D Partie 1]

Corrections évaluation⚓

Question⚓

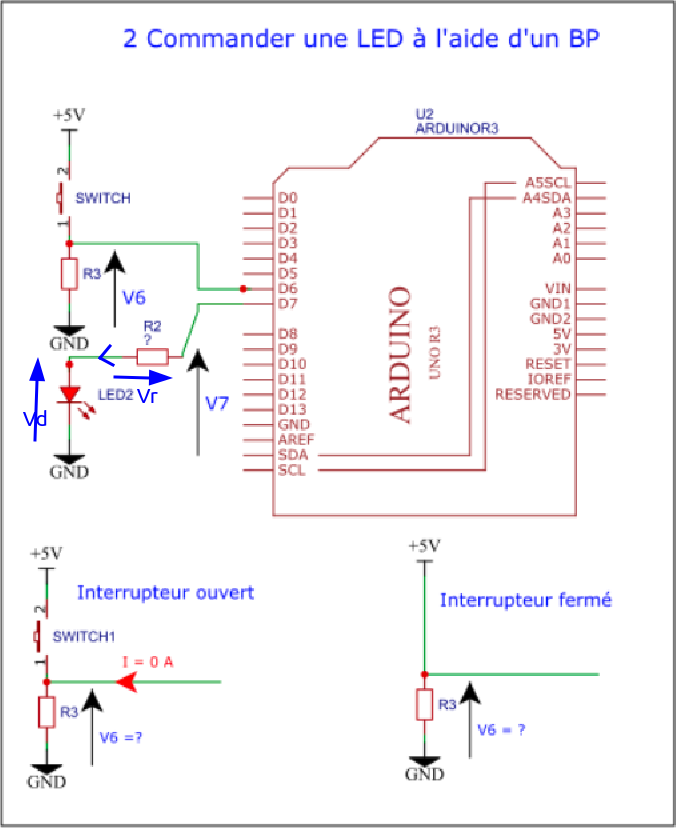

Sur le schéma, flécher la tension VD aux bornes de la LED et VR aux bornes de la résistance.

Solution ⚓

Question⚓

Lorsque V7 = 5V (état haut de la broche) l'intensité du courant ID circulant dans la LED ne doit pas dépasser 10mA. Sa tension est VD = 1.2V. Calculer la valeur de la résistance R2.

Solution ⚓

loi des mailles : \(V_7 - V_R - Vd = 0\)

\[\begin{align*} V_R &=& V_7 -Vd \\ V_R &=& 5 - 1,2 \\ V_R &=& 3,8 V \end{align*} \]

Question⚓

Compléter le programme suivant permettant d'allumer la LED 10 seconde lorsque le BP est activé :

void setup() //
{
  pinMode(__, _____); //
  pinMode(__, _____);  //
}
void loop() //
{

  if (digitalRead(__) == 1) // Si Appui sur BP
  {
    digitalWrite(__,_____);
    delay(10000);
  }
  digitalWrite(___,_____);
}

void setup() //
{
  pinMode(__, _____); //
  pinMode(__, _____);  //
}

void loop() //
{

  if (digitalRead(__) == 1) // Si Appui sur BP
  {
    digitalWrite(__,_____);
    delay(10000);
  }
  digitalWrite(___,_____);
}

Solution ⚓

void setup() //
{
  pinMode(7, OUTPUT); //
  pinMode(6, INPUT);  //
}
void loop() //
{

  if (digitalRead(6) == 1) // Si Appui sur BP
  {
    digitalWrite(7,HIGH);
    delay(10000);
  }
  digitalWrite(7,LOW);
}

void setup() //
{
  pinMode(7, OUTPUT); //
  pinMode(6, INPUT);  //
}

void loop() //
{

  if (digitalRead(6) == 1) // Si Appui sur BP
  {
    digitalWrite(7,HIGH);
    delay(10000);
  }
  digitalWrite(7,LOW);
}

Question⚓

Que signifie la fonction setup()

Solution ⚓

La fonction setup est exécutée une seule fois au démarrage du programme. Elle sert ici à configurer les broches en entrée ou en sortie.

Question⚓

Que signifie la fonction loop()

Solution ⚓

La fonction setup est exécutée après le setup() . Elle répète (boucle) les instructions présentes entre les accolades.
