Créer un multimètre⚓
Rappel : Potentiomètre

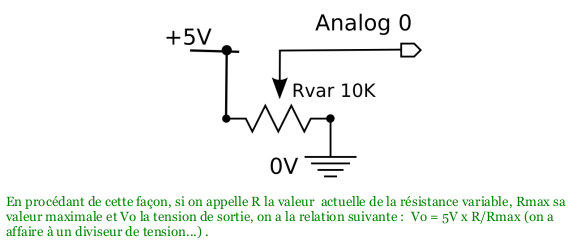

Principe général d'utilisation Le principe général d'utilisation d'une résistance variable avec une carte Arduino va consister : à connecter la résistance principale entre le 0V et le 5V à connecter la broche variable sur une entrée analogique.
De cette façon, en faisant tourner l'axe de la résistance variable, on obtiendra
une tension variant entre 0 et 5V sur la broche du « curseur » interne .
Multimètre simple
Sous tinkerCAD vous devez

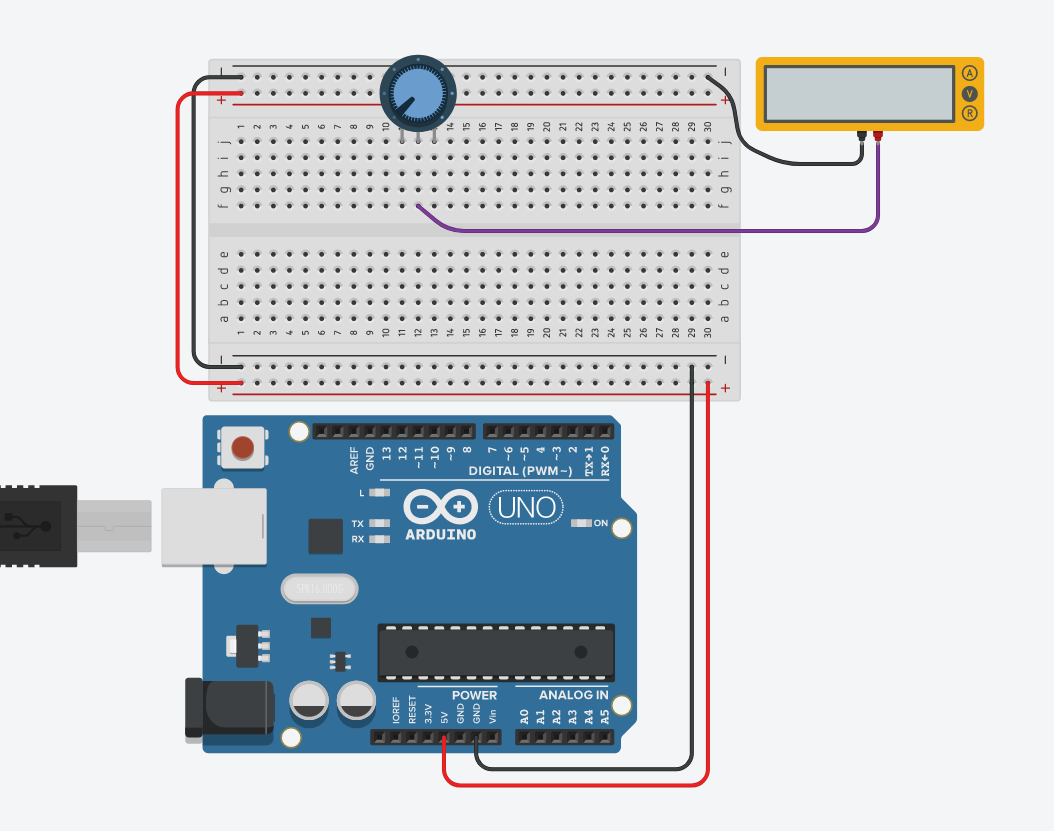

1) Reproduire et compléter le câblage ci dessous.
2) Réaliser un programme qui affiche toutes les 100ms au terminal série la valeur de la valeur de la tension issue du potentiomètre et comparer avec celle affichée au multimètre. (repartir du TP précédent)
