Analyse et réalisation du jeu Simon⚓

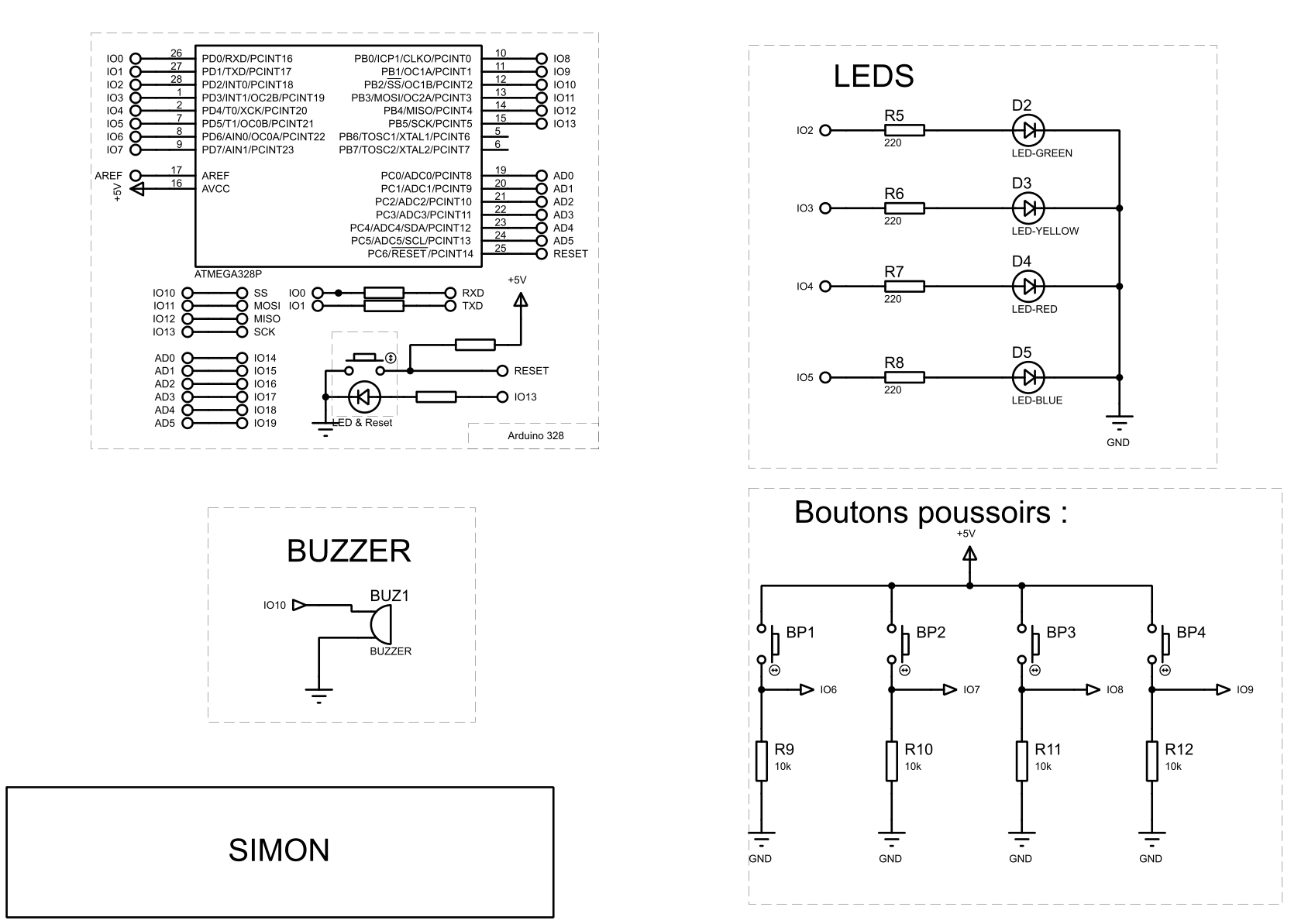

Analyse du schéma structurel :

D'après le schéma structurel ci après, répondre aux questions suivantes :

Quelles  broches doivent être configurées en entrée ? justifier.

Quelles  broches doivent être configurées en sortie ? justifier.

Câblage :

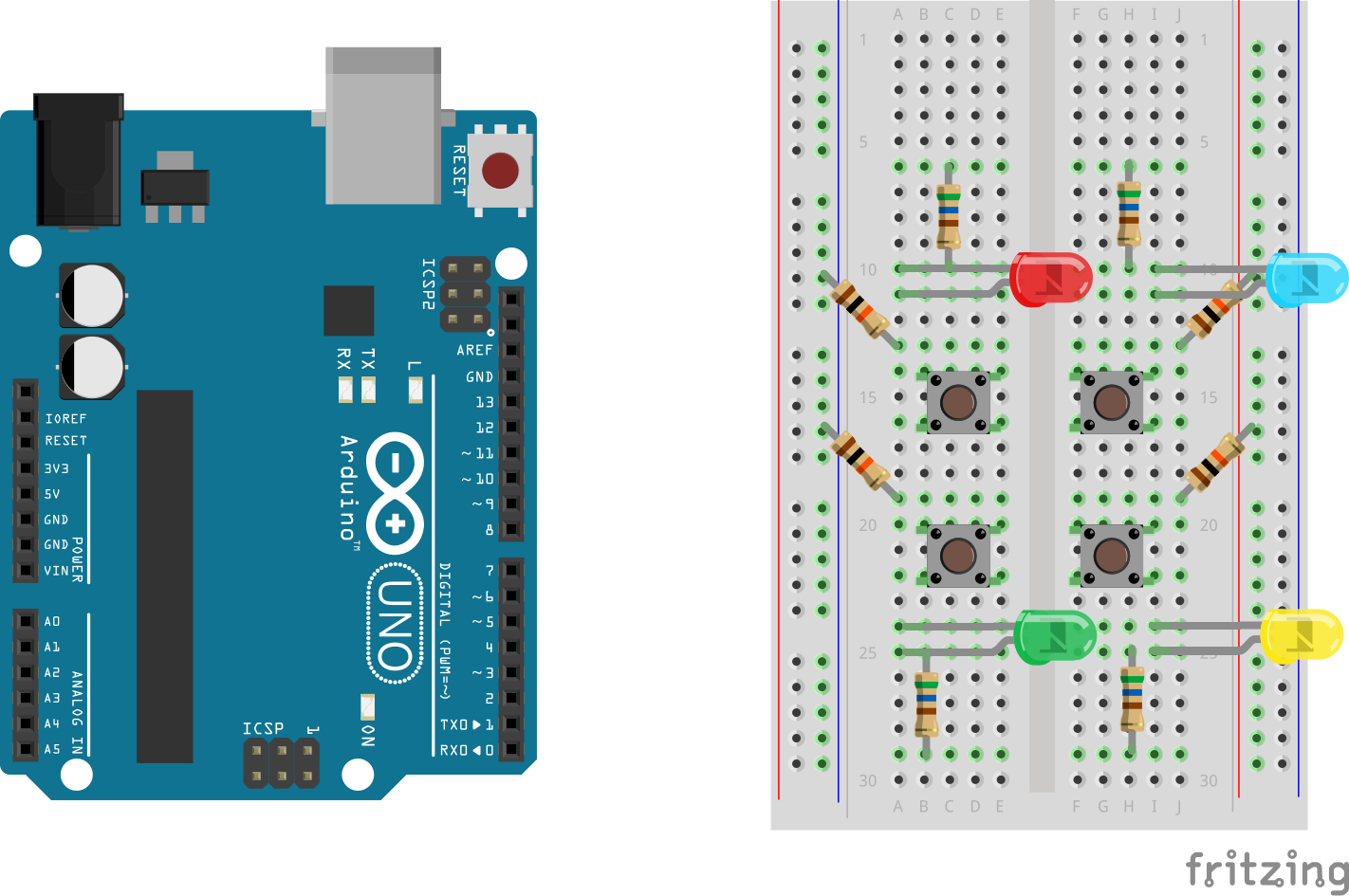

Compléter le câblage des composants ci-dessous

Programmation : L'objectif est ici de tester le câblage des composants ci-dessus :

Test des LEDS :

  • Réaliser un programme Arduino permettant, toutes les 500ms, de faire clignoter les 4 LED.
